产品概述

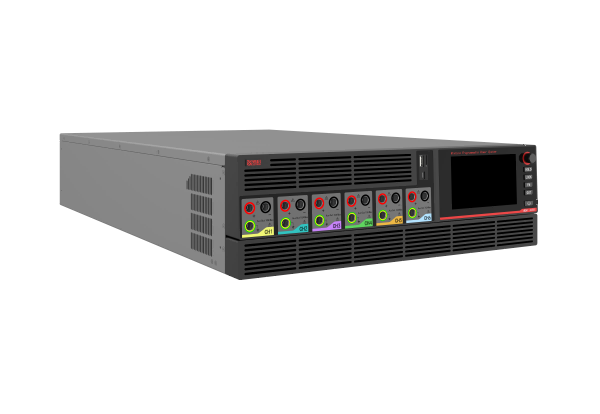

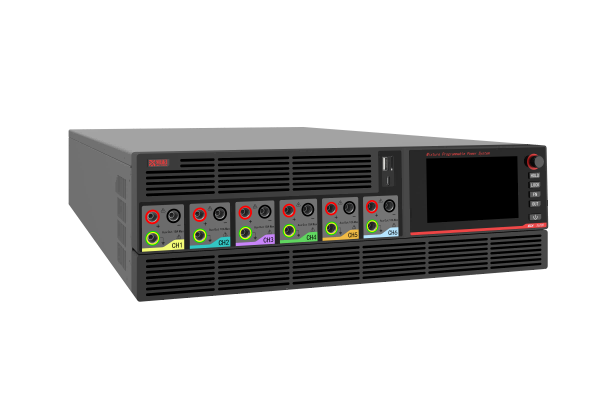

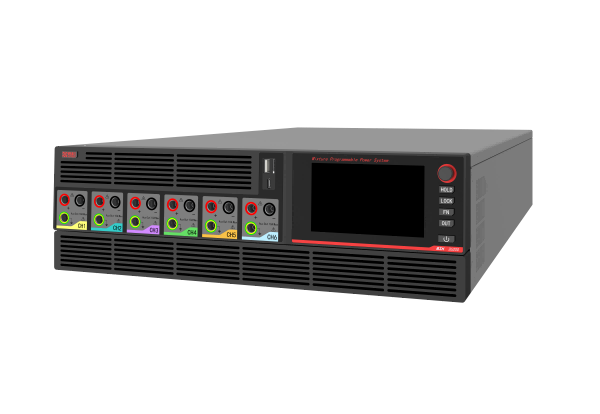

mix系列多通道组合式可编程电源系统产品外观

       mix系列多通道组合式可编程电源系统是一款创新设计的电源供应系统，专为满足实验室、研发中心及工业自动化测试领域对高精度、多功能电源需求而设计。该系统采用模块化设计理念，允许用户根据实际需求灵活配置交流（ac）模块和直流（dc）模块，实现高效、灵活的电源ag尊龙凯时的解决方案。广泛应用于微逆、微储、便携式储能、家电产品、工业电子等产品的开发和运用。

   产品特点

   1、混合多通道设计，交直模块灵活选择

         3u 体积内6通道混合接口设计，可自主配置ac、dc 模块，插拔式安装便捷，可满足ac/ac、ac/dc、dc/ac   和dc/dc 常见拓扑测试。

    2、自 动 识 别 配 置 模 块 属 性

         ac/dc 模块更换后，开机系统即刻自动识别电源模块属性。

    3、便 捷 输 出

        前面板：6通道均支持10a以内香蕉插头连接。

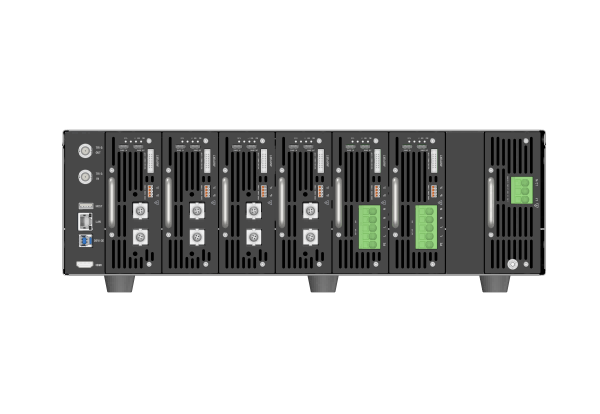

        后面板：6通道均支持直流60a,交流16a连接。

    4、丰富的通讯接口

        内 置usb、lan、选 配rs232/rs485 多种通信接口，支持scpi/modbus 命令集，便于集成至自动化测试系统中， 实现远程控制与监控。

    5、web远程监控与控制

         支持web 控制功能，使用通用浏览器可实现电源的控制和监控。

   6、高精度测试

       采用先进数字控制技术，提供高精度、低纹波的电压和电流输出，确保测试结果的准确性。

    7、按需配置，灵活采购

       可根据不同的被测品容量进行模块灵活采购，以适应不同的测试需求。

    8、多场景灵活适配

    产品功能/mix交流模块

    1、灵活的交流输出配置

         单独的单相交流输出模块，既可并机扩容，还可将 2个或3个模块的n 线(中性线)进行短接，构建出多 样的供电系统架构。

    2、精确的量测功能

        mix交流模块具备精确的电压、电流测量精度，内置谐 波分析功能具有100次@50hz/60hz的分析能力，谐波扩展至100次@40hz-70hz,仍具有良好的输出精度。

    3、多种输出模式

        具备ac、dc、ac dc、dc ac 四种输出模式，各模式下 输出功率均可达到满功率。

   4、rl 内部阻抗调节

        内部集成了r、l阻抗调节功能，使输出电压与电流关 联r和l 参数，能模拟iec61000-3-2、3-3标准中有关线缆阻抗功能。

   5、丰富的编程功能

        支 持list、wave、step、pulse、advanced多种编程功 能；同时能实现谐波和间谐波的模拟编程；支持100组 自定义波形编程。

   6、强大的标准波形库

         mix 交流模块具备ul1741sa、ieee1547、iec62116、nb/t32004 分布式能源及t/cpss1007-2020 开关电源相关标准的测试能力；上位机内置iec61000-4部分标 准，可一键调用。

   产品功能/mix直流模块

  1、百微秒级高动态

          mix 直流模块可提供快至百微秒级动态性能，提升直 流产品测试至全新高度，实验室内即可模拟现场异常 工况。

    2、高精度

          测量系统给定mv/ma 级电压、电流精度。

    3、支持并联，扩容不降低精度

         mix 直流模块配备了高速光纤数字并联系统，并联后 系统仍然能达到单机的精度标准。 并联冗余功能，当运行中部分从机出现非输出端保 护，其余直流模块能继续运行并主动分配电流，保证 测试正常进行。

    4、四种输出功能

         具备恒压(cv)、恒流(cc)、恒功率(cp)、恒 阻(cr)(双向 直流模块)四种模式指示，其中cc、cv、cp模式可以根 据公式p=ui自动切换，即当输出端的电压、电流、功率 任一参量先达到限值时，电源将工作在该模式下。

    5、函数编程

         除了具备传统的list、wave、step、advanced等编程功 能，还支持函数编辑、正弦波、脉冲波、三角波、自定义波等编程功能，编程数据可保存，并导出至另外一台 设备运行。

    6、自动源载(双向直流模块)

        mx 直流模块均具备双向直流源和回馈式负载功能， 两象限运行能力，在线自动平滑快速无缝切换，即自动“源”“载”转化，无延迟，能有效避免电压或电流过冲。

    7、曲线导入导出

        有效的usb存储设备接入后，可实现数据的导入或导出。

    8、自动功率(双向直流模块)

        无论“源”“载”条件时，模块均具备能够在低电压时输 出大电流或高电压时输出小电流的恒功率特性。

    9、sas模式

         sas 太阳能电池模拟器功能，可以精确模拟太阳能电 池 板 输 出i-v特性曲线，内置en50530、sandia、cgc/gf004 、cgc/gf035等标准中的sas模型。

   10、电池模拟(双向直流模块)

         可模拟锰酸锂、钴酸锂、磷酸铁锂、镍氢电池、三元 锂、钛酸锂、铅酸电池等多种电池包输出特性、充放 电特性。

   产品选型/mix主机系统

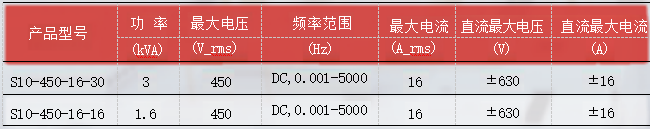

  产品选型/交流模块输出

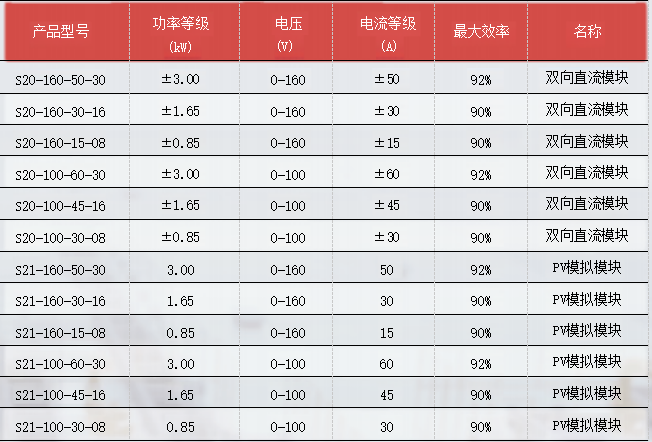

  产品选型/直流模块输出
