产品概述

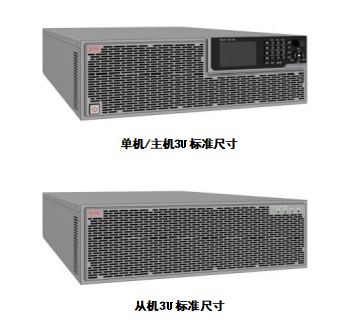

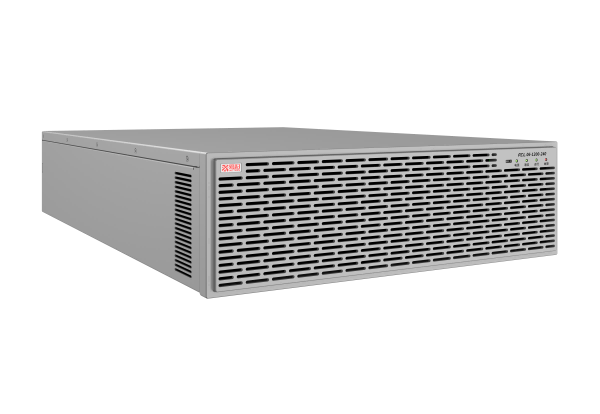

pcl系列直流电子负载主机外观

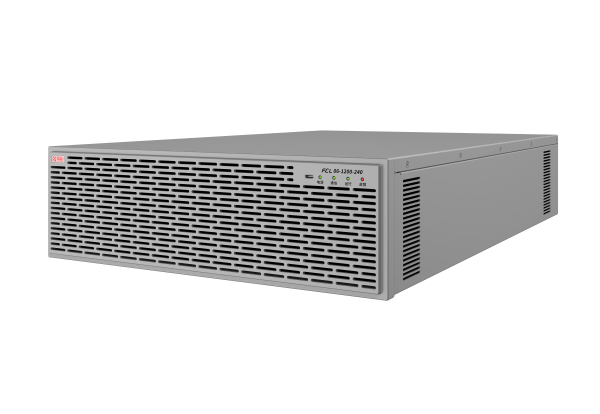

pcl系列直流电子负载从机外观

     pcl系列直流电子负载是一款集高精度、高性能、高功率密度于一体的大功率直流电子负载，具备实时动态响应与稳定可靠的负载模拟能力，能满足电源及电池产品严苛的测试需求。其具有行业率先的功率密度，单独的高精度测量系统，良好的行业负载适应性。

    pcl系列产品除了基本的恒电流，恒电压，恒电阻，恒功率模式外，还包含各种模式动态负载模拟，短路测试、序列编程功能等。内置函数发生器功能，并支持正弦波、矩形波、三角波等电流波形。

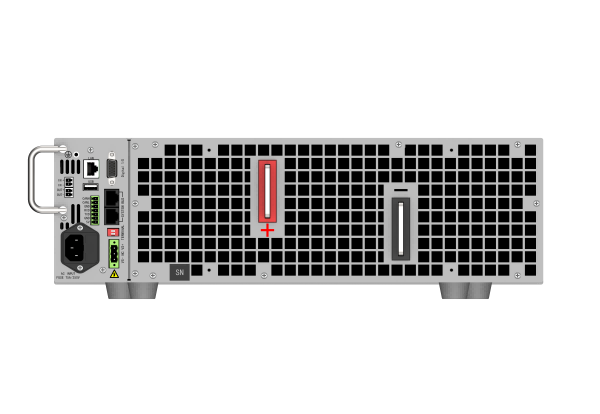

    pcl 系列产品后面板配置的can_fd 接口，rs232 接口，gpib 接口以及以太网接口可远程操控本产品，也可使 用模拟接口调控。

   主要特点

   超高功率密度：单模组3u/6kw

   单机支持2-6kw, 功率可扩容至600kw 工作电压：0-150v/0-600v/0-1200v

   工作电流：单机高达2400a 支持模组间主/从并联调控

   超高量测精度：电压0.025% 0.025%f.s.

   电流0.05% 0.05%f.s.

   500khz 高速电压、电流采样率

   支持cc、cv、cp、cr、cv-cc、cr-cc、cv-cr    等多种工作模式 30khz 高速动态模式及动态扫描模式

   支持序列测试、放电测试、ocp/opp  测试、模拟短路功能 瞬间2倍过功率带载能力

   支持模拟量输入调控电流以及电流输出监控，电流调控频率高达20khz 多档位cv 环路速度可调，匹配不同电源

   保护功能：支持过电压，过电流，过功率，过温度，风扇保护功能以及反接报警功能

   支持lan、rs232、can_fd通讯接口，选配gpib通讯接口

   支持特殊波形(正弦波、锯齿波、三角波等)电流测试(选配)

   支持mppt 最大功率追踪功能(选配)

   产品优势

   ■ 超高功率密度

     单模组3u/6kw,  电子负载采用紧凑型3u(13.3 厘米高)模组设计，单模组功率高达6kw,  节省设备空 间，适用于高功率密度需求的测试场景(如电动汽车电池包、大功率电源测试),同时支持多模组堆叠扩展，灵活 适配不同规模的测试系统。

   ■ 高动态电流响应，达到20μs,20khz  动态模式

   ■ 超高量测精度：电压0.025% 0.025%f.s., 电流0 .05% 0 .05%f.s.

     电压与电流测量精度达行业率先水平，适用于精密电源校准、医疗设备供电测试等高精度场景，确保测试数据 的公信度与可追溯性。

   ■ 500khz  高速电压、电流采样率

     高达500khz的实时采样率，可准确捕捉纳秒级瞬态波形(如dc-dc 电源开关噪声、锂电池脉冲充放电特 性),为动态性能分析与故障诊断提供高分辨率数据支持。

   ■ 30khz 高速动态模式及动态扫描模式

     支持30khz 高速负载切换，模拟突发变化的负载工况(如新能源汽车电机调控器动态响应测试);动态扫描模 式可自动遍历负载参数，加速验证设备在全工况下的稳定性。

   产品功能

  ■ 500khz  高速电压、电流采样率

    高达500khz的实时采样率，可准确捕捉纳秒级瞬态波形(如dc-dc 电源开关噪声、锂电池脉冲充放电特 性),为动态性能分析与故障诊断提供高分辨率数据支持。

  ■ 30khz 高速动态模式及动态扫描模式

     支持30khz 高速负载切换，模拟突发变化的负载工况(如新能源汽车电机调控器动态响应测试);动态扫描模 式可自动遍历负载参数，加速验证设备在全工况下的稳定性。

  ■ 支持模组间主/从并联调控

     通过主/从模式智能协调多台模组并联工作，实现功率动态分配与负载均衡，支持冗余备份功能，确保高可靠 性的大功率测试系统(如数据中心电源集群测试)。

  ■ 30khz 高速动态模式及动态扫描模式

     支持30khz 高速负载切换，模拟突发变化的负载工况(如新能源汽车电机调控器动态响应测试);动态扫描模 式可自动遍历负载参数，加速验证设备在全工况下的稳定性。

  ■ 序列测试、放电测试、ocp/opp  测试、模拟短路功能

     序列测试：预编程多步骤测试流程，自动化执行复杂测试任务(如电源启动时序验证)。

    放电测试：精确操控电池/电容放电过程，记录容量与效率数据。

    ocp/opp 测试：验证过流、过功率保护功能，确保被测设备安全性。

    模拟短路：瞬时短路测试，检验设备故障保护机制(如保险丝熔断时间)

   ■ 瞬间2倍过功率带载能力

     短时承受2倍额定功率(如12kw 模组支持24kw/ 百毫秒脉冲),用于测试电源瞬时过载能力(如服务器电源启 动浪涌)或验证保护电路响应速度。

   ■ 保护功能

     包括opp ( 过 功 率 ) ,ovp (过压报警) ,ocp  (过电流保护) ,otp  (过温度保护) ,fan fault  (风扇故 障 ) ,load/sense   rev (反向报警),sensor  fault (温度传感器故障)等功能；

   ■ 数字并联系统

      pcl 系列产品配备了高速数字并联系统，能将多达100台产品组合成一个完整的系统，形成高达600kw 的总功 率。并联之后的系统仍然能达到单机的性能标准。

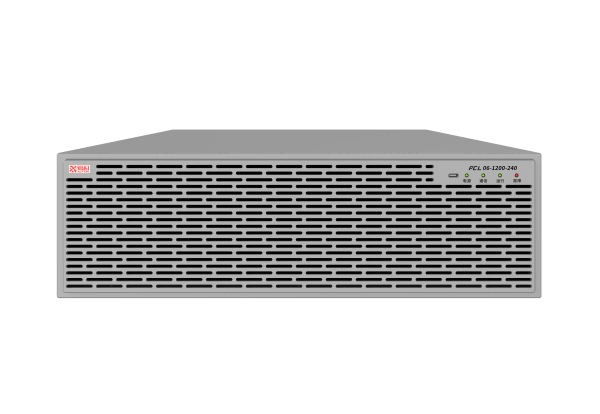

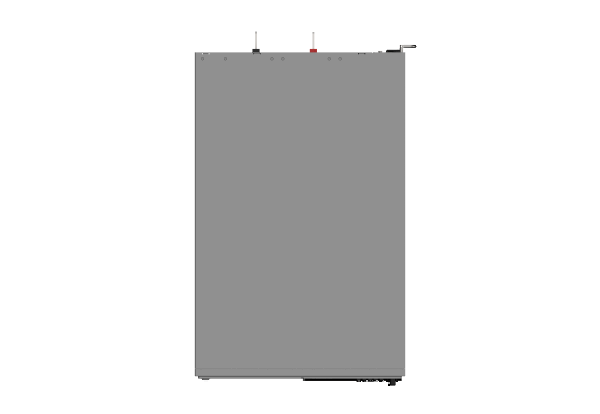

  产品外观

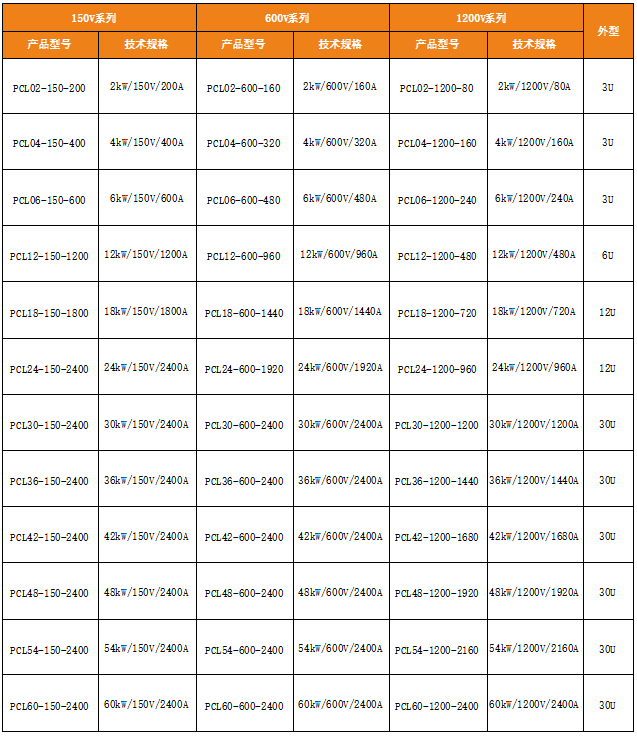

  产品型号

  应用领域

   电池储能            户外储能、电池测试，测试验证中心、实验室。

   新能源汽车        直流充电桩、v2x、 车载充电机obc/bobc  的负载特性模拟。

   电力电子           不间断电源ups、家电电器、电气元件的特性模拟及负载特性模拟。

   生产质量操控    集成于fct/eolate 系统中，迅捷完成生产测试；高速，高精度的电压、电流量测，效高的操控出货产品质量。

   维修故障诊断    利用电子负载整体的模式功能迅捷复现，排查故障点；维修后全范围功能验证。

   产线ate            产线产品标定、出厂检测的功能特性模拟及负载特性模拟。
