产品概述

agl 系列回馈型交流源载一体机产品外观

    agl 系列回馈型交流源载一体机同时具有电网模拟源和交流负载模拟的双重功能，满足新能源行业各种测试。源模式可模拟国内、全球电网的正常及异常特性；载模式可模拟线性 rlc负载、整流性负载和开关性负载，填补了大功率交流电子负载的市场空白。

   agl 系列回馈型交流源载一体机具备矩阵式并联能力，可实现试验室多工位单独运行工况，提高了电源的使用效率。我司已为第三方检测机构提供容量高达 7.5mva 多工位的新能源测试平台，该平台是国内至大的低压测试系统。

   在新能源相关行业，如光伏并网逆变器、储能系统 ess／储能变流器 pcs、微电网、大功率充电桩，不间断电源 ups 等产品测试中，交流电源和交流负载功能二合一，帮助客户降低采购成本。该设备与传统无源负载相比，电能回馈电网，更符合低碳社会的时代需求。再次引导新一代大功率交流电源的发展方向。

   主要特点

  交流负载优势及功能

    1、线性负载特性模拟：a 系列回馈型交流源载一体机内置 5 种 rlc 网络模型，可灵活调节参数以模拟线性负载特性，充分验证被测品在不同阻抗模式下的产品性能。

    2、非线性负载特性模拟：a 系列回馈型交流源载一体机还具备模拟非线性负载特性。

    3、负载模式下 s 1ms 动态： 电流动态<1ms

    4、丰富的波形数据库：内建多种不同类型的波形，如三角波、正弦波、方波、削波等，用户可通过菜单调用并在屏幕上显示出选择的波形。

    电网模拟源优势及功能

    1、谐波 ：电源允许以 50hz 或 60hz 的基本频率叠加 2-50 次的谐波，可用于 gb/t 14549-1993、gb/t24337-2009 的测试。

    2、间谐波：电源可叠加 1hz-3000hz 的间谐波 形成输出电压的失真波形。间谐波可以设置起始频率、终止频率、间隔时间等，进行间谐波扫频的测试，满足 iec61000-4-13 标准的测试。

    3、闪变：电源可直接设置闪变等级，轻松模拟电网闪变特性，用于测试被试品闪变适应性。

    4、 高/ 低电压穿越：电源可进行单相、两相、三相高/低电压穿越的测试；可设置穿越点的触发相位角，满足多种标准的测试；电源穿越至低电压小于 5v，典型上升/下降时间 1ms。

    5、三相不平衡：电源可设置不平衡电压、相位等信息，并自动显示不平衡因子，使电源处于不平衡状态输出；也可直接设置不平衡因子，自动计算不平衡因子下的电压、相位等信息并进行输出，轻松模拟电网不平衡特性，用于测试被试品电压不平衡度适应性。

   6、 丰富的波形数据库：内置多达 27 种典型谐波电压波形，方便用户 一 键调取。

   7、高动态电网输出特性：电源动态响应快，可进行 1ms 中断测试。

   8、 通用可编程：电源具有 step、list、pulse 模式，支持多达 100 步嵌套编程，且整个编程可循环 999次。输出电压、频率、相位可根据客户需求进行编程输出，可通过变化时间、维持时间及编程步数、循环次数等，组合成多序列复杂的输出模式，满足复杂工况的测试，可应用于过欠压、过欠频等的测试。编程数据具有记忆功能并支持导入、导出。电源在输出范围内可连续编程，波形正常无畸变。

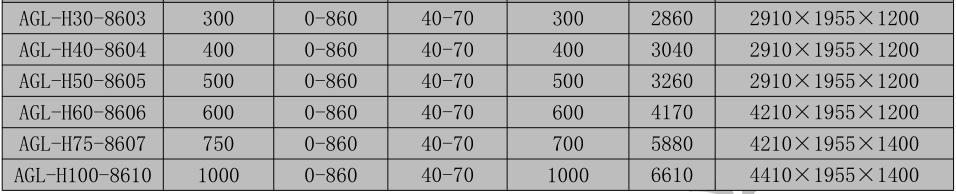

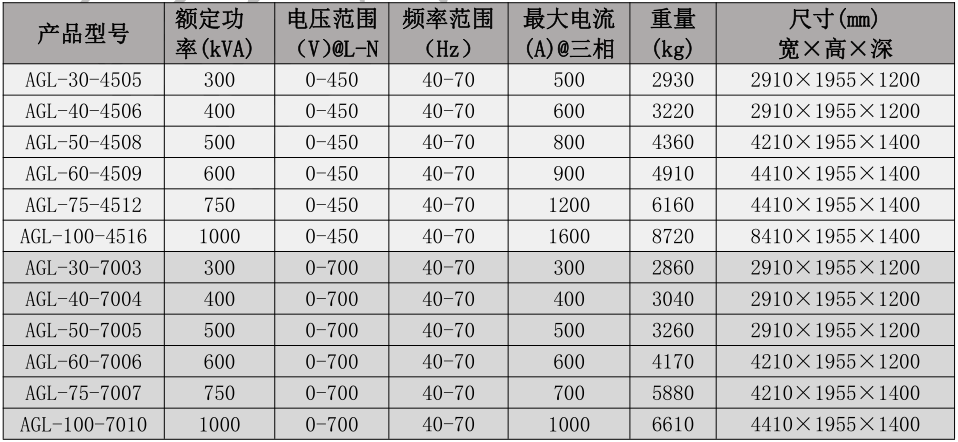

   产品型号
